FNGT型水輪機方形逆流式冷卻塔
一、簡要說明：
GFNL系列方形逆流式冷卻塔是國家工業部第四設計院設計產品，我公司引進國際上新的節能制冷設計技術，對本系列冷卻塔進行了水輪機改造。此方形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術。主體采用全鋼結構，玻璃鋼板護圍，塔體設檢修扶梯供塔頂設備的正常維護管理。填料采用全新的改性PVC多波紋S波填料，以擴散淋水面積；通過噴淋管道和噴頭散濺式的布水方式，實現布水均勻，增強冷卻效果。
為了達到水輪機的特殊效果，達到大的節能效率，我公司對本系列產品的外形設計作過局部改進，使其運行更加穩定可靠、主體耐用、裝配更方便。
免電能水動環保型冷卻塔的技術特點
節能：利用循環水余壓推到水輪機帶動風扇轉動，宛成節少了冷卻塔配備分機用電機，并且沒有增加循環水泵的電耗，為用戶節省了電費。
：水輪機軸產生動能直接驅動風機，不需要通過其它減速器，且隨著水流量的變化而風量相應的變化，合氣水比較穩定，以便確保冷卻效果。
低噪音：取消了傳統冷卻塔配備電機及減速器，大減低了冷卻塔運行是的機械噪聲，與電機機械減速傳動的冷卻塔相比噪聲更低，而無電機冷卻塔以水為動能，能量轉換是在水流道內完成的，控制了聲振，水輪機不會發出干擾的噪聲。
壽命長：水輪機結構，設計壽命為20年以上。水輪機核心部件所街角和材料為高分子抗腐耐磨材料，轉動部分的封裝為一次壓模加工成型，使轉動部分與水輪機水室的水完全隔絕開，保證水輪機能長期在低維護率下運行。
費用低：維修費用低。由于使用水輪機替代電動機及減速器，避免傳統冷卻塔每年對電動機、減速器及皮帶的維護、更換的費用。
水輪機應用于冷卻塔的認識
一、水輪機工作是依靠水的壓力。認為冷卻塔用水輪機要有富余的揚程才能應用。這是一個錯誤的認識。
凡符合國家標準而在正常運行的冷卻塔，進塔的水流一定具有冷卻塔用于噴淋布水的壓力。水輪機用這個水壓即可正常發揮水輪機的工作，不要再額外要求增加有富 余的水壓。一般冷卻塔的進塔水壓不會少于3米。而我廠研發水輪機技術，3米水頭即可很好發揮水輪機的效率。所以風是國標運行的冷卻塔都可以用水輪機來取 代，包括新裝備的冷卻塔。
二、水輪機是靠水壓來進行工作的。進塔水壓被用掉了，流過水輪機以后就沒有了水壓，無法用于布水。這是一個錯誤的認識。
水輪機的做功主要有三個能量。一是水流的動能，冷卻塔進水，從進入水輪機再到布水器，不流的流速不變，國灰密閉的循環水管路中沒有水流被分流出去，沒有損 失，動能是質量與速度的乘積，質量不變，速度不變，所以動能不變。在水輪機中速度變化用于做功，但在出水輪機的尾水速度還原了，在水流的全程中動能不會損 失掉，一直保持到布水器的進口。二是勢能沒有損失，水輪機定位在布水器的上方，它的進出水口處在同一個水平線中，熱能是高度與質量的乘積，進出水位高度不 變，所以熱能也沒有損失。進水輪機時用了熱能，在出水輪機時被還原了。
三是壓能。壓能是水壓力與水質量的乘積。壓能如果全部被用掉了，還有動能，還有從水輪機尾水管到布水器之間的垂直高度的熱能，足夠布水的能量，但水輪機不可能全部用掉不能
設計結構

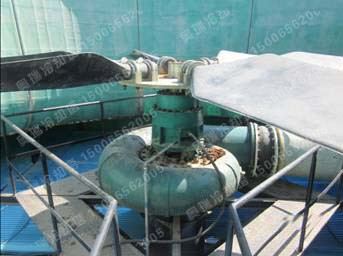

| 水輪機 免電水力驅動冷卻塔使一種新型的節能型冷卻塔，其核心技術使國際的技術。在水動風機冷卻塔中，水輪機用于取代電機作為風機動力源，使風機由原來的電力驅動改為水力驅動。水輪機的工作動力來自水泵的富于揚程，并在保證水輪機技術參數的基礎上水泵的電耗不變。水輪機的輸出軸直接與風機相連而帶動其旋轉，達到節能的目的。合理的利用該項技術可對任何帶有風機電機的冷卻塔進行節能改造。 該產品廣泛應用于化工、鋼鐵、紡織、電力、制藥及賓館、辦公樓等各行業。用戶一旦采用該產品或利用其核心技術對老塔進行節能改造，即可獲得可觀的經濟效益和社會效益。 |

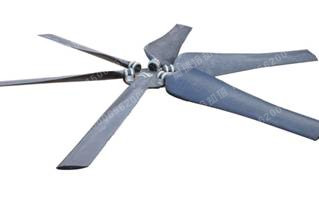

| 玻璃鋼風機 我廠生產的LF系列冷卻塔專用玻璃鋼風機，葉片材質為環氧玻璃鋼，采用空腹結構機翼形設計，內填充發泡塑料，獨特的法蘭連接比傳統的壓式連接使風機更輕，電耗更小，穩定性強，可調節角度進而調節風量。 機翼形流線體的設計徹底克服了鋁板風葉產生渦流發生高噪聲和電耗大的弊端，特殊的制作工藝和嚴格的平衡校正保證了產品性能的長期穩定性，環氧玻璃鋼材質確保了產品的防腐能力，經過特殊固化成型工藝確保了產品的機械強度，使產品更適合于各種惡劣的工作環境。 |

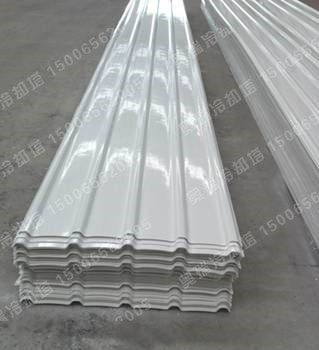

| 冷卻塔面板 采用機械拉擠成型的玻璃鋼型材，選用常州樹脂和泰安玻纖材料加工制作。此拉擠型材強度高、密度高，是僅次于鋼板的優良材質。表面平整光滑，外形美觀，不需要人工切割。 制作過程中采用耐老化、耐腐蝕、不退色、不龜裂、抗紫外線性能優良的膠衣涂層。 |

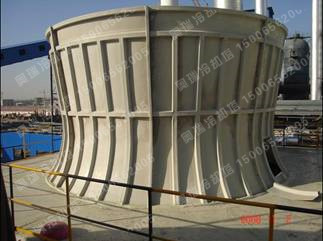

| 冷卻塔風筒 采用玻璃鋼材質風筒，阻燃氧指數≥40，風筒的使用壽命30年。風筒表面平整光滑，整體剛性強，表面具有耐老化、耐腐蝕、不退色、不龜裂、抗紫外線等優良性能；風筒內壁與風機葉尖之間距離控制在30±5mm。 |

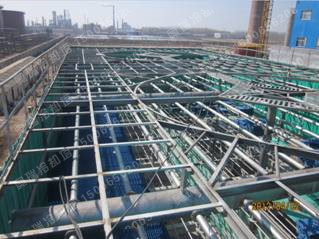

| 冷卻塔鋼結構 采用先進的良流線技術加工而成，整體結構強度高，結構受力合理。塔體結構具有多向受力性能的效果，能有效的承受集中荷載，非對稱荷載，降低了冷卻塔的振動（自振頻率為12HZ，運行的大振幅0.09mm）。提高了冷卻塔抗風荷、抗震能力，具有良好的整體穩定性。塔內主要受力鋼件、配水管及檢修梯等部件，其防腐問題是整塔質量保證的一個重要環節，本廠為保證質量，所有出廠鋼質構件均采用熱鍍鋅進行防腐處理。 |

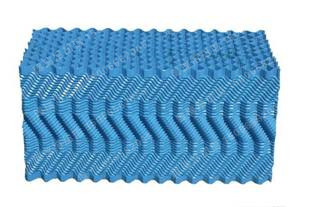

| 冷卻塔PVC填料 采用S波填料，材質為改性PVC全新材料，耐溫達到80℃。對水的再分配能力大、阻力小，熱力性能好。使空氣能迅速帶走水中的熱量，獨特的填料流道，使水流在填料表面能形成大面積的流動水膜，延長了水在填料里的冷卻時間，提高了水冷卻效果。具有風阻系數小、抗老化、不易變形等優點。 性能符合能源部NDGJ88-89“冷卻塔塑料淋水填料技術規定”。 |
| 收水器 采用低阻加筋弧形收水器，收水器片采用耐腐蝕的改性PVC材料擠拉成型，材質為全新料。其結構通過改變氣流流向，能有效地去除從塔內出來的濕空氣水份，按循環水量計的飄水損失達0.001%以下。阻燃氧指數≥40，正常使用條件下，設計使用壽命為10年，保證在70℃溫度下不軟化變形，在-40℃溫度下不脆裂。 |

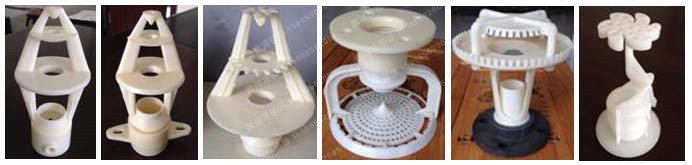

| 冷卻塔配水噴頭 采用管式配水系統，配水系統具有的防堵塞性能。塔內不同位置噴頭的布水流量偏差＜5%，整個配水系統在額定流量的70％～130％內配水均勻。 噴頭材質為ABS工程塑料，一次注塑成型，保證水溫達到100℃不軟化變形，冬季環境溫度在－35oC不凍裂脫落； （下圖不在本塔使用范圍內，需要時由需方告知） |
| |
服務承諾
1）售前積極地為用戶選型，介紹產品，技術溝通，并免費為顧客提供技術支持。
2）售中歡迎顧客到公司參觀指導，并監督產品與生產進度，以及提出合理的建議；
3）售后承諾對所售產品的保質期為一年/12個月，因供方原因出現的任何產品質量問題，供方免費提供維修服務或更換損壞件；
4）對于設備在運行中出現的問題，供方接到顧客通知后在半小時內做出準確答復，需派技術人員到現場處理的，省內在12小時內到達需方現場，省外依據遠近24-48小時到達需方現場。
